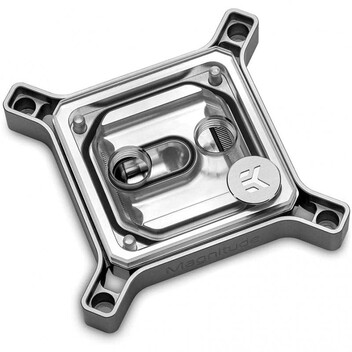

El EK-Quantum Magnitude es el nuevo bloque de agua para CPU a medida de EK ® que brinda el mayor rendimiento de enfriamiento con la menor restricción de flujo posible.

La versión 115x del bloque de agua utiliza una combinación específica de inserto de distribución de flujo, presión de montaje y geometría de placa fría adaptada para el IHS y el diseño de la matriz de los procesadores de socket Intel® 115x.

A diferencia de cualquier estructura de montaje utilizada por otros bloques de agua que suelen ser placas negras y mundanas, el diseño acentúa un marco tridimensional integrado en forma de X con acabados de primera calidad que sostiene firmemente el cuerpo principal en su lugar mientras los tornillos se transforman en un sofisticado detalle de diseño.

Se implementaron técnicas de fabricación especializadas para crear este producto verdaderamente único. No se fabricó ni un solo componente de Magnitude utilizando técnicas de producción en masa; en cambio, cada pieza fue mecanizada por CNC por separado, a partir de una pieza sólida de material. Esta versión del bloque de agua cuenta con una placa fría de cobre niquelado con una parte superior de vidrio de alta calidad mecanizada por CNC en acrílico fundido.

Un inserto de latón macizo mecanizado por CNC hizo posible ampliar y optimizar significativamente el motor de enfriamiento. En comparación con las generaciones anteriores de bloques de agua, la matriz de aletas tiene un área de superficie un 50% más grande, todo contenido en un espacio más pequeño para garantizar la máxima compatibilidad incluso con las placas base mITX.

La placa fría de cobre utiliza microcanales de 0,40 mm de ancho y microfinas de 0,26 mm de grosor para maximizar la transferencia térmica con una restricción de flujo mínima.

Dado que EK-Quantum Magnitude se diseñó desde cero para cada socket específico, la versión 115x cuenta con un inserto que dirige el flujo de manera uniforme sobre el dado de la CPU que se utiliza en combinación con una geometría de placa fría que es específica de los  procesadores de socket 115x.

Una característica más del bloque de agua de CPU Magnitude basado en Intel es el inserto reversible que puede acomodar un enrutamiento de tubo más fácil. Permite al usuario intercambiar el puerto de entrada y salida, simplemente girando la pieza de inserción de latón 180 °.

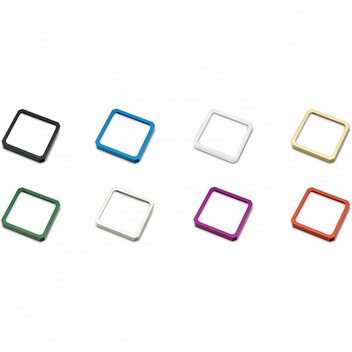

El estético marco interior intercambiable también se mecaniza en una sola pieza de latón, que posteriormente se niquela. El marco estético se puede reemplazar con variantes de aluminio anodizado en color que combinan perfectamente con la línea de accesorios EK-Quantum Torque o con una pieza de acetal POM blanco que se puede usar como un elemento de dispersión de luz para LED D-RGB direccionables.

Elegantemente oculto bajo el marco interior estético hay una tira de LED con los increíbles 30 diodos D-RGB direccionables individualmente que brillan hacia adentro e iluminan la parte superior translúcida. El D- RGB direccionable utiliza un conector LED digital de 5 V de 3 pines estándar de la industria (Pinout: + 5V, Datos,  Bloqueado, Tierra).

El mecanismo de montaje es una pieza de aluminio en forma de H tridimensional que hace que los tornillos sean una parte perfecta del bloque de agua. Los fuertes bordes y chaflanes arraigan firmemente este galardonado icono entre la línea EK-Quantum. ¿Dijimos premiado?

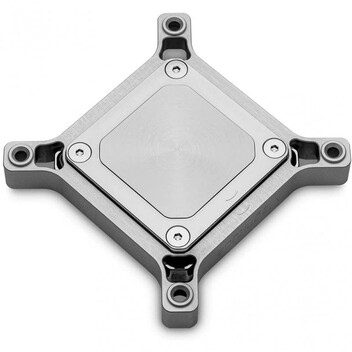

La placa fría del bloque de agua Magnitude se mecaniza intencionalmente en una forma convexa para alinearse con la forma cóncava de la CPU IHS. Sin embargo, si está interesado en una placa fría plana que funcione perfectamente con CPU lapeadas o IHS del mercado de accesorios, EK ofrece una placa fría plana de cobre desnudo especial y placas frías de cobre niquelado que se venden por separado .

El Magnitude se suministra con una placa de chorro adicional más gruesa.

Si el usuario llega a la conclusión de que su CPU IHS es excepcionalmente cóncava (la pasta térmica se esparce poco después del montaje), la curvatura de la placa fría del bloque de agua se puede ajustar utilizando esta placa de chorro secundario. Hará que el centro del área de contacto se arquee 0.1 mm más hacia afuera, para que haga mejor contacto con el IHS.

Especificaciones

• Desempeño
• Adecuado para: Procesador
• Tipo: Bloque de agua
• Sockets de procesador soportados: LGA 1150 (Zócalo H3), LGA 1151 (Zócalo H4), LGA 1155 (Socket H2), LGA 1156 (Socket H), LGA 1200 (Socket H5)

• Diseño
• Color del producto: Negro, Metálico
