MSI B760 GAMING PLUS WIFI: Comparativa de Precios

Introducción

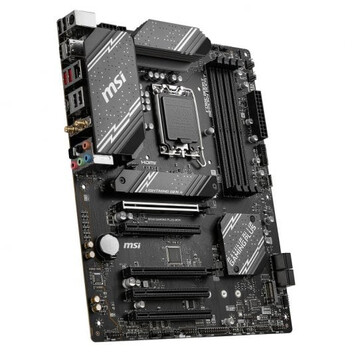

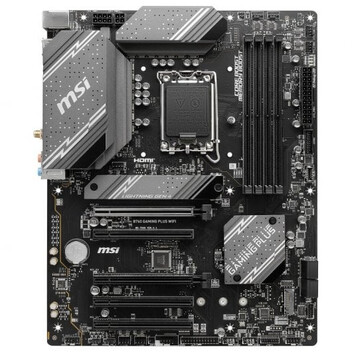

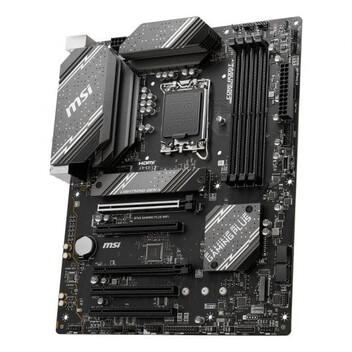

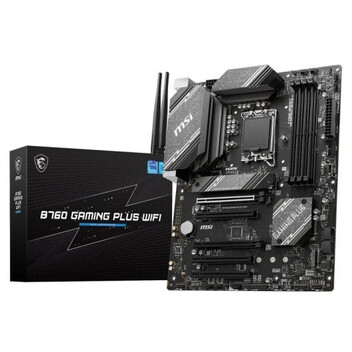

MSI B760 GAMING PLUS WIFI es una placa base ATX orientada a jugadores y usuarios que buscan conectividad moderna y soporte para memoria DDR5 sin complicaciones. En CrearPC hemos analizado sus puntos fuertes —desde la alimentación y la refrigeración hasta la conectividad— para que sepas exactamente qué aporta al montar un PC con procesadores Intel LGA1700 de 12.ª y 13.ª generación.

Qué destaca y por qué importa

• Soporte DDR5 y hasta 192 GB: la placa acepta memoria DDR5 en configuración de doble canal (4 ranuras DIMM) y frecuencias certificadas que alcanzan 6800+ MHz (OC). Esto se traduce en mayor ancho de banda y menor latencia en tareas exigentes y juegos, además de dar margen para futuras actualizaciones.
• Red rápida y Wi‑Fi 6E integrado: LAN 2.5G y Wi‑Fi 6E (802.11ax) con Bluetooth 5.3 reducen la latencia en juegos online y mejoran transferencias en redes locales y NAS. Es útil si transmites en alta resolución o realizas trabajo multimedia en red.
• Almacenamiento NVMe con protección térmica: cuenta con dos ranuras M.2 (Lightning Gen4 x4) y M.2 Shield Frozr para mitigar la thermal-throttling en SSDs NVMe de alto rendimiento, manteniendo velocidades sostenidas en cargas largas.
• Diseño de alimentación robusto: sistema Duet Rail 12+1 con P-PAK y conectores de CPU 8+4 pines para estabilidad en CPUs de alta potencia y en sesiones de overclock moderado. Ideal si vas a usar CPUs Alder Lake o Raptor Lake y quieres estabilidad bajo carga.
• Conectividad USB y multimedia completa: puertos USB 3.2 Gen2, USB-C, HDMI 2.1 y DisplayPort 1.4 ofrecen versatilidad tanto para monitores modernos como para dispositivos externos y VR.

Rendimiento y compatibilidad

La B760 está pensada para aprovechar los núcleos de los procesadores Intel de 12.ª/13.ª gen (zócalo LGA1700). Aunque el chipset B760 no desbloquea tanto overclock de CPU como un chipset Z, la placa incorpora Core Boost y una alimentación 12+1 que garantiza entregas estables de potencia para gaming intenso y trabajo. Para aprovechar memoria DDR5 a frecuencias altas, recomendamos usar kits con perfiles XMP y, si instalas un procesador 13.ª generación, comprobar la versión de BIOS en la lista de compatibilidad del fabricante para evitar problemas de arranque.

Conectividad y almacenamiento

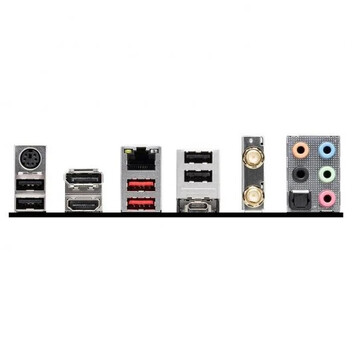

En el panel trasero encontrarás 2 puertos USB 3.2 Gen2 tipo A, 1 tipo C Gen2, múltiples puertos USB 3.2 Gen1 y USB 2.0, HDMI 2.1 y DisplayPort 1.4, así como salida S/PDIF para audio digital. Internamente dispone de 4 conectores SATA III y 2 ranuras M.2 (una con Shield Frozr). La combinación de 2.5G LAN (Dragon RTL8125BG) y Wi‑Fi 6E te da flexibilidad para conexiones por cable y wireless con baja latencia.

Refrigeración y calidad de construcción

MSI equipa esta placa con disipadores extendidos y almohadillas térmicas MOSFET de alta conductividad (7 W/mK), además de un PCB de 6 capas con cobre de 2 oz. Esto reduce la temperatura de fases y VRMs en datos sostenidos, lo que se traduce en una plataforma más estable a largo plazo, especialmente en chasis con flujo de aire moderado.

Consideraciones prácticas antes de comprar

• Tamaño y compatibilidad: factor ATX (243,8 × 304,8 mm). Verifica que tu caja admite ATX estándar.
• RAM y disipadores: las cuatro ranuras DDR5 permiten hasta 192 GB; si usas disipadores de memoria altos, mide la altura para evitar interferencias con grandes refrigeradores CPU.
• Uso multi‑GPU: si planeas dos tarjetas gráficas, comprueba cómo se reparten las líneas PCIe (posible x8/x8) según la CPU y la configuración.
• Actualización BIOS: antes de montar un procesador 13.ª gen, comprueba en la web de MSI si necesitas actualizar BIOS para soporte total.

Especificaciones clave (resumen rápido)

• Socket: LGA 1700 (Intel 12.ª/13.ª gen)
• Chipset: Intel B760
• Memoria: DDR5, 4 DIMM, hasta 192 GB, Dual Channel, 6800+ MHz (OC)
• Almacenamiento: 2× M.2 (Gen4 x4), 4× SATA III, RAID 0/1/5/10
• Red: 2.5G LAN (Dragon RTL8125BG), Wi‑Fi 6E, Bluetooth 5.3
• Audio: Realtek ALC897, 7.1 canales
• Factor de forma: ATX (243,8 × 304,8 mm)

En CrearPC te mostramos ofertas y comparativas para la MSI B760 GAMING PLUS WIFI y te ayudamos a encontrar la mejor opción de compra en tiendas españolas. Si quieres ver la página del fabricante para notas de BIOS y manuales, visita MSI.

Qué dicen los profesionales del MSI B760 GAMING PLUS WIFI

La MSI B760 GAMING PLUS WIFI es una placa ATX pensada para montar equipos gaming de 12ª y 13ª generación Intel Core en presupuesto contenido, pero sin renunciar a conectividad moderna. Los análisis y fichas técnicas destacan su VRM de 12+1+1 fases con doble conector EPS (8+4), los disipadores ampliados sobre MOSFET y el soporte DDR5 con perfiles XMP para alcanzar frecuencias elevadas en kits de dos y cuatro módulos.

En conectividad, la combinación de LAN 2.5 GbE y Wi-Fi 6E con Bluetooth 5.3, junto a un panel trasero con USB 3.2 Gen2 Tipo-C (10 Gbps) y cabecera USB-C frontal, la hacen muy cómoda para uso diario. Añade dos ranuras M.2 PCIe 4.0 (con M.2 Shield Frozr en la principal) y cuatro SATA, además de un PCIe x16 reforzado para GPU grandes. No ofrece PCIe 5.0 ni un número masivo de USB como gamas superiores, pero su propuesta "equilibrio prestaciones/precio" es lo que más se repite en reviews independientes.

Puntos a favor y en contra (Según Análisis Profesionales)

Fuentes de Análisis y Reseñas

Videos

Review en profundidad del modelo ATX con repaso a VRM, puertos y recomendaciones de CPU/RAM ideales para sacarle partido.

Unboxing y primeras impresiones del MSI B760 Gaming Plus WiFi; se ven el panel trasero, headers y distribución interna para planificar el montaje.

Otra review del modelo ATX con consejos de compatibilidad (CPU 12ª/13ª/14ª con BIOS), límites y puntos fuertes para builds gaming.
